Bakgrunnur verkefnisins
Þegar viðskiptavinurinn var að greina slönguleka í tómri holu við brunn XX stóð hann frammi fyrir áskoruninni um nákvæma uppgötvun og staðsetningu hægs og ör-leka. Sértækar áskoranir eru sem hér segir:
- Mikill byggingarerfiðleikar:Það þarf að keyra ljósleiðara inn í brunninn ásamt hlífinni, sem felur í sér flókna ferla eins og sementþéttingu og forspennustjórnun. Þetta krefst ákaflega hárra staðla fyrir feril borholunnar, frávik holunnar og þvermál brunnsins, sem leiðir til lágs árangurs við útsetningu í láréttum holum eða holum með miklu fráviki.
- Brothættir ljósleiðarar:Ljósleiðararnir sjálfir eru viðkvæmir og viðkvæmir fyrir örsprungum eða brotum vegna teygja, beygju eða óviðeigandi klemmu við uppsetningu, sem leiðir til mikils-skemmdatíðni á staðnum.
- Erfitt að bera kennsl á lekapunkt:Hefðbundnar þröskuldaraðferðir eiga erfitt með að bera kennsl á margra-punktaleka eða samfellda leka sem á sér stað á sama tíma, sem er líklegt til að valda undir-tilkynningum eða rangar jákvæðar niðurstöður.
- Ófullnægjandi staðsetningarnákvæmni:Dreifð hitastigsskynjun (DTS) byggir á hitastigum. Í upphafi leka er hitamunurinn lítill sem leiðir til staðsetningarvillu upp á ±5–10 metra. Dreifð hljóðskynjun (DAS) er takmörkuð af tengiaðferðum og sýnatökubilum, með villum sem eru oft yfir ±20 metrum.
Lausnin okkar
Til að takast á við áskorunina um ör-lekagreiningu tókum við upp kerfisbundna verkfræðiaðferð sem samþættir tvöfalda-kerfis ljósleiðaraskynjunartækniDTS og DAS. Með háum-hita- og háþrýstingssprautunarprófi (aðeins 1,5 rúmmetra við 40 MPa í 4 klukkustundir) söfnuðum við hita- og hljóðmerkjum samstillt. Ásamt slöngustrengsgögnum gerðum við fylgnigreiningu á frávikspunktum hitastigs og hljóðorku, til að ná nákvæmri auðkenningu á lekastöðu og rásareiginleikum.
Lokaniðurstöður

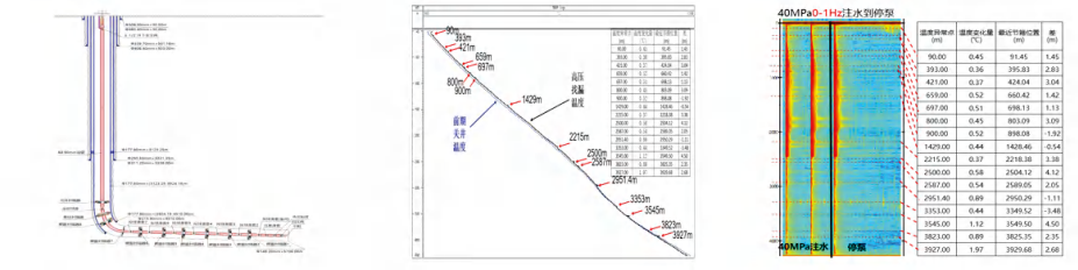

- Nákvæm staðsetning:DTS kerfið greindi 16 mismunandi hitastigshækkunarfrávik. Með því að bera saman við DAS fossuppdráttinn voru staðsetningar hljóðorkufrávika mjög í samræmi við hitafrávikspunktana, sem voru staðfestir sem lekapunktar í slöngum.
- Orsakagreining:Lekapunktar staðsetningar sýndu góða samsvörun við slöngutengingar, sem gefur til kynna að lekinn hafi verið af völdum þráðs örleka-. Fyrir suma rauða frávikspunkta var DAS orkan sterk, en engin jákvæð fylgni var á milli orkustyrks og hitabreytinga, sem bendir til þess að lekarásirnar hafi verið litlar og flóknar.
- Tæknilegir kostir:Samstarfssannprófun tvöfalda-kerfisins yfirstígur takmarkanir einnar tækni, gerir sér grein fyrir mikilli-öryggisstaðsetningu lekapunkta við ör-lekaskilyrði og gefur nákvæman grunn fyrir síðari stingaaðgerðir.
Mat viðskiptavina
Viðskiptavinurinn viðurkenndi mjög nákvæmni og verkfræðilegt gildi þessarar uppgötvunar. Þeir töldu að lausnin leysti í raun áskorun iðnaðarins um erfiða staðsetningu ör-leka og sýndi fram á umtalsverða kosti sérstaklega við að bera kennsl á þráða ör-leka. Það veitti lykilstuðning við val á síðari stingaefnum og byggingarhönnun, sem bætti skilvirkni og áreiðanleika heilleikastjórnunar borholunnar.
